Qual é a função de uma sonda em uma máquina CNC?

Uma máquina de controle numérico computadorizado (CNC) representa o auge da tecnologia de fabricação moderna, permitindo a produção precisa e eficiente de vários componentes. No centro de muitas operações CNC de alta precisão está um dispositivo crucial: o apalpador. Como fornecedor líder de máquinas CNC, tenho o prazer de compartilhar ideias sobre a função de um apalpador em uma máquina CNC.

1. Introdução às sondas em máquinas CNC

Uma sonda em uma máquina CNC é um dispositivo de medição que pode coletar dados sobre a peça, ferramenta ou a própria máquina. Funciona como o “órgão sensorial” do sistema CNC, fornecendo informações em tempo real essenciais para uma usinagem precisa e eficiente. Existem dois tipos principais de apalpadores comumente usados ​​em máquinas CNC: apalpadores de toque e apalpadores a laser.

As sondas de toque funcionam tocando fisicamente a superfície da peça ou ferramenta. Quando a ponta da sonda faz contato, ela envia um sinal ao controlador CNC, que então registra a posição dos eixos da máquina. As sondas laser, por outro lado, utilizam um feixe de laser para medir distâncias e detectar a presença ou ausência de um objeto. Eles são frequentemente usados ​​para medições sem contato, o que é particularmente útil para materiais delicados ou macios.

2. Configuração e alinhamento da peça de trabalho

Uma das funções principais de um apalpador em uma máquina CNC é a configuração e o alinhamento da peça. Antes de iniciar o processo de usinagem, é fundamental posicionar com precisão a peça na mesa da máquina. Um apalpador pode ser usado para localizar com rapidez e precisão as bordas, cantos e pontos centrais da peça de trabalho.

Por exemplo, ao configurar uma peça retangular, a sonda pode ser usada para tocar cada uma das quatro arestas. O controlador CNC pode então calcular a posição e orientação exatas da peça de trabalho com base nessas medições. Isto permite uma programação precisa das operações de usinagem em relação à posição real da peça, reduzindo o tempo de configuração e minimizando erros.

Em alguns casos, a peça de trabalho pode ficar ligeiramente desalinhada ou empenada. A sonda pode detectar essas irregularidades e fornecer valores de compensação ao sistema CNC. Isto garante que as operações de usinagem sejam realizadas com o mais alto nível de precisão, mesmo que a peça não esteja perfeitamente alinhada.

Além disso, sondas também podem ser usadas para medir a espessura da peça. Esta informação é essencial para determinar a profundidade de corte adequada e para calcular o caminho correto da ferramenta. Ao medir com precisão a espessura da peça, a máquina CNC pode reduzir o risco de corte excessivo ou insuficiente, resultando em produtos acabados de maior qualidade.

3. Configuração e compensação de ferramentas

Outra função crítica de um apalpador em uma máquina CNC é o ajuste e a compensação da ferramenta. Com o tempo, as ferramentas de corte podem desgastar-se, o que pode afetar a precisão e a qualidade das operações de usinagem. Uma sonda pode ser usada para medir o comprimento e o diâmetro das ferramentas de corte, permitindo que o sistema CNC ajuste o caminho da ferramenta de acordo.

Quando uma nova ferramenta é instalada na máquina CNC, a sonda pode medir rapidamente seu comprimento e diâmetro. O controlador CNC pode então atualizar os valores de correção da ferramenta no programa, garantindo que a ferramenta corte na profundidade e largura corretas. Este processo é conhecido como configuração de ferramenta.

Durante o processo de usinagem, o apalpador também pode ser usado para monitorar o desgaste da ferramenta. Medindo periodicamente as dimensões da ferramenta, o sistema CNC pode detectar quaisquer alterações na geometria da ferramenta. Se o desgaste da ferramenta exceder um determinado limite, o sistema poderá ajustar automaticamente o caminho da ferramenta ou solicitar ao operador que substitua a ferramenta. Isso ajuda a manter uma qualidade de usinagem consistente e reduz o risco de quebra da ferramenta.

Por exemplo, em uma operação de fresamento, uma fresa de topo desgastada pode produzir um acabamento superficial mais áspero do que o desejado. Ao usar uma sonda para monitorar o desgaste da ferramenta e fazer os ajustes apropriados, a máquina CNC pode garantir que o acabamento superficial atenda às especificações exigidas durante todo o processo de usinagem.

4. Inspeção em processo

As sondas também desempenham um papel vital na inspeção em processo. Em vez de esperar até que a usinagem seja concluída para verificar a qualidade da peça, o apalpador pode ser usado para realizar medições durante o processo de usinagem. Isto permite a detecção imediata de quaisquer erros ou desvios, permitindo que ações corretivas sejam tomadas em tempo real.

Por exemplo, em uma operação de usinagem complexa, como a produção de umMáquina-ferramenta CNC para painel de instrumentos, a sonda pode ser usada para medir dimensões importantes em vários estágios do processo. Se as dimensões medidas estiverem fora da faixa de tolerância, o sistema CNC poderá ajustar automaticamente os parâmetros de usinagem para corrigir o problema. Isso reduz a quantidade de sucata e retrabalho, melhorando a eficiência geral da produção.

A inspeção durante o processo também ajuda a garantir que a peça atenda às especificações do projeto. Ao monitorar continuamente as dimensões da peça de trabalho, o apalpador pode detectar quaisquer problemas potenciais, como deflexão da ferramenta, expansão térmica ou vibração. O sistema CNC pode então compensar esses fatores, resultando em um produto final de maior qualidade.

5. Automação e Produtividade

O uso de apalpadores em máquinas CNC aumenta significativamente a automação e a produtividade. Com a capacidade de realizar automaticamente o ajuste da peça, o ajuste da ferramenta e a inspeção durante o processo, a necessidade de intervenção manual é reduzida. Isto não só economiza tempo, mas também minimiza o risco de erro humano.

Por exemplo, em um ambiente de produção onde múltiplas peças precisam ser usinadas, a máquina CNC equipada com apalpadores pode automatizar todo o processo de configuração de cada peça. A máquina pode carregar a peça de trabalho, realizar as medições necessárias usando o apalpador e então iniciar as operações de usinagem sem qualquer intervenção do operador. Isto permite que o operador se concentre em outras tarefas, como monitorar todo o processo de produção ou preparar o próximo lote de peças.

Além disso, os dados em tempo real fornecidos pelo apalpador permitem que a máquina CNC otimize o processo de usinagem. O sistema pode ajustar os parâmetros de corte, como avanço e velocidade do fuso, com base nas condições reais da peça e da ferramenta. Isso resulta em tempos de usinagem mais rápidos e melhor desempenho geral.

6. Melhorando a qualidade do produto

Ao permitir configuração precisa da peça de trabalho, configuração da ferramenta e inspeção durante o processo, os apalpadores desempenham um papel crucial na melhoria da qualidade do produto. A capacidade de detectar e corrigir erros em tempo real garante que os produtos acabados atendam aos mais altos padrões de exatidão e precisão.

Em indústrias como aeroespacial e automotiva, onde os requisitos de qualidade são extremamente elevados, o uso de apalpadores em máquinas CNC é essencial. Por exemplo, na produção de componentes de motores para uma aeronave, mesmo o menor desvio das especificações de projeto pode ter consequências graves. A sonda permite que a máquina CNC mantenha tolerâncias rigorosas durante todo o processo de usinagem, garantindo a confiabilidade e segurança do produto final.

7. Economia de custos

O uso de apalpadores em máquinas CNC também pode levar a economias de custos significativas. Ao reduzir o tempo de configuração, minimizar o desperdício de material e melhorar a vida útil da ferramenta, o custo geral de produção pode ser reduzido.

Por exemplo, a configuração rápida e precisa da peça fornecida pelo apalpador reduz o tempo necessário para cada trabalho de usinagem. Isto significa que mais peças podem ser produzidas em um determinado período de tempo, aumentando a produção geral. Além disso, os recursos de inspeção em processo da sonda ajudam a identificar e corrigir erros antecipadamente, reduzindo a quantidade de material descartado e retrabalho. Isto não só economiza custos de material, mas também economiza mão de obra e tempo de máquina.

Além disso, ao monitorar o desgaste da ferramenta e fazer os ajustes apropriados, o apalpador ajuda a prolongar a vida útil das ferramentas de corte. Isso reduz a frequência de substituição de ferramentas, resultando em economia de custos com ferramentas.

Conclusão

Como fornecedor de máquinas CNC, entendo a importância dos apalpadores na fabricação moderna. A função de uma sonda em uma máquina CNC é multifacetada, abrangendo configuração e alinhamento da peça, configuração e compensação de ferramentas, inspeção em processo, automação, melhoria de produtividade, melhoria da qualidade do produto e economia de custos.

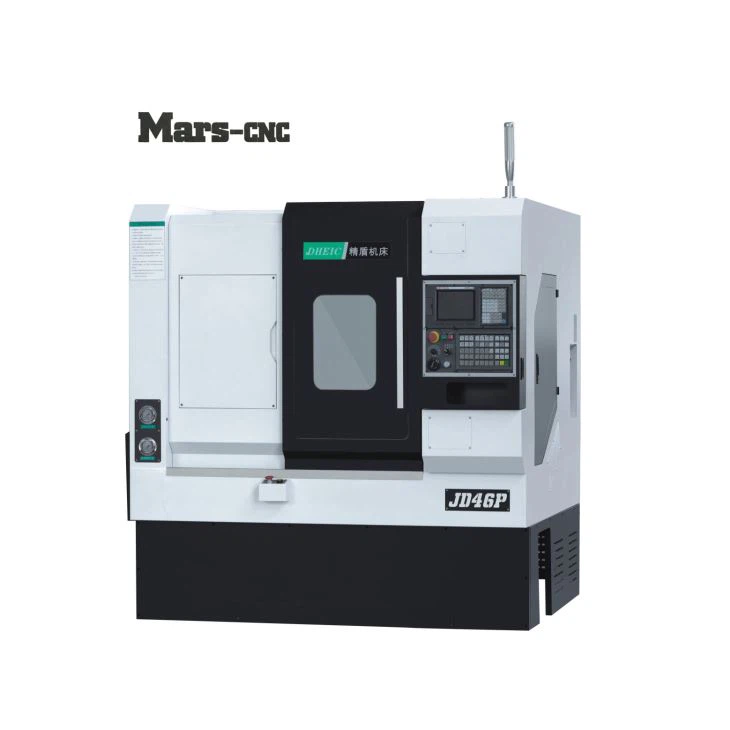

Se você está procurando uma máquina CNC de alto desempenho, seja ela umaMáquina-ferramenta CNC para painel de instrumentos, umMáquina de controle numérico totalmente automático, ou umMáquina de torno CNC fresadora de saída de fábrica JD46P, podemos oferecer-lhe as melhores soluções com tecnologia avançada de sonda. Contate-nos para uma discussão detalhada sobre seus requisitos específicos e vamos explorar como nossas máquinas CNC podem revolucionar seu processo de fabricação.

Referências

1. Dornfeld, DA, Minis, I. e Takeuchi, Y. (2006). Manual de Engenharia e Tecnologia de Manufatura. Springer.
2. Groover, MP (2011). Fundamentos da Manufatura Moderna: Materiais, Processos e Sistemas. Wiley.
3. Stephenson, DA e Agapiou, JS (2006). Teoria e prática de corte de metal. Imprensa CRC.
