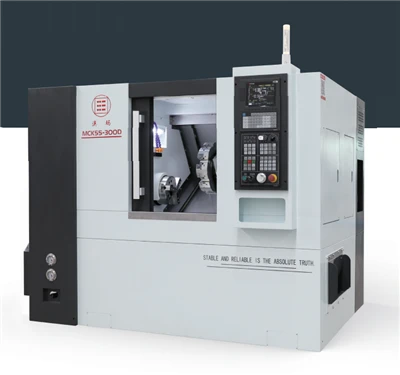

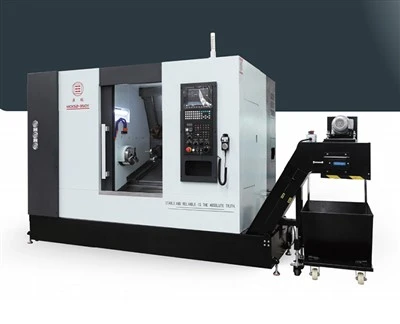

Torno CNC de leito-inclinado

A máquina-ferramenta MCK52-450 apresenta um design de base inclinada integrada de 35 graus, proporcionando uma estrutura estável e confiável para usinagem. É equipado com uma torre de servoferramenta de 80 mm de altura central e 12 estações, permitindo trocas de ferramentas flexíveis e eficientes e rápida adaptação a diversos requisitos de usinagem. O fuso tem uma faixa de velocidade dinâmica de 100-3000 rpm, um diâmetro máximo de torneamento de 500 mm e um comprimento máximo de usinagem de 450 mm.

Enviar inquérito Converse agora

Características

O desempenho de processamento poderoso é aprimorado de forma abrangente.
A máquina-ferramenta MCK52-450 apresenta um design de base inclinada integrada de 35 graus, proporcionando uma estrutura estável e confiável que forma uma base sólida para usinagem. Equipada com uma torre de servoferramenta de 12 estações e altura central de 80 mm, ela oferece trocas de ferramentas flexíveis e eficientes, permitindo troca rápida de ferramentas para se adaptar a diversas necessidades de usinagem. O fuso tem uma faixa de velocidade dinâmica de 100-3000 rpm, um diâmetro máximo de giro de 500 mm e um comprimento máximo de usinagem de 450 mm.

Parâmetros do produto

Projeto	Nome	MCK52-450
Capacidade de processamento	Diâmetro máximo de balanço sobre a cama	Φ500mm
	Diâmetro máximo de giro sobre o carro	Φ200mm
	Comprimento máximo da peça	450mm
	Estoque máximo da barra através do-diâmetro do furo	Φ51mm
Movimento do eixo X/Z	Curso efetivo do-eixo X	400mm (medição de diâmetro)
Movimento do eixo X/Z	Curso efetivo do-eixo Z	470 mm
	Velocidade de deslocamento rápido do eixo X/Y/Z	15/25 mm/min
	Especificações do guia linear do eixo X/Z	45/45
	Diâmetro/passo do parafuso esférico do eixo X/Z	3210/3210
	Servo motor do eixo X/Y/Z	11,5Nm/11,5Nm/11,5Nm
Fuso principal	Tipo de ponta do fuso	A2-6
	Eixo através do-diâmetro do furo	Φ70mm
	Velocidade máxima do fuso	Fuso mecânico 100-3000rpm
	Potência do motor do fuso	11 kW
	Especificações do mandril e do cilindro rotativo	Mandril de 8 polegadas/mandril de 10 polegadas (opcional) 852
Contraponto	Especificações da manga do cabeçote móvel	Φ75mm
	Curso da manga do cabeçote móvel	150mm
	Método de alimentação do cabeçote móvel	Hidráulico
Ferramentas de corte	Especificações do porta-ferramentas	Φ25*25mm
	Especificações da barra de mandrilar	Φ32mm
	Torre de ferramentas (posições de ferramentas)	Altura central de 80 mm, torre servo de 8 estações
Outras especificações	Tipo de estrutura da base da máquina	Cama inclinada geral de 35 graus
Dimensões externas	Comprimento * Largura * Altura	224515201820
Dimensões externas	Peso da máquina	Aproximadamente 3300 kg

Acessórios padrão

1. Sistema Servo Baoyuan	5. Contraponto hidráulico	9. Sistema de iluminação
2. Cilindro hidráulico	6. Sistema hidráulico	10. Luz de advertência
3. Mandril hidráulico	7. Sistema de refrigeração	11. Ferramentas incluídas
4. Torre de ferramenta elétrica de elevação servo-hidráulica	8. Sistema de lubrificação automática	12. Manual de operação
